可口可乐装瓶商生产(武汉)有限公司污水站除臭系统工程
日期:2016/8/4 12:58:27 人气:1282

【项目名称】

  可口可乐装瓶商生产(武汉)有限公司污水站除臭系统工程

【背景】

 武汉工厂污水处理站格栅井、CIP收集池、均衡池、事故池、污泥选择器、厌氧反应器、氧化沟、二沉池、中间水池、污泥回流池、斜管沉淀池、好氧污泥池、厌氧污泥池等构筑物容易产生氨、甲烷等臭气,对工厂环境造成一定的影响。根据厂内环保要求,需要对厂内污水处理站构筑物进行密封收集,并对收集气体进行处理。臭气经过收集和处理后能够改善污水处理站的大气环境质量。

【排放标准】

改造后污水站各构筑物边界、厂界臭气排放浓度要满足GB14554-1993二级新扩改建要求,部分指标如下表。

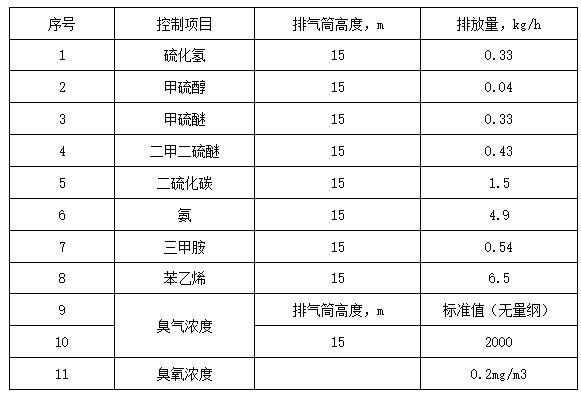

整个系统排气口指标满足GB14554-1993恶臭污染物排放标准,根据排气筒高度确定各污染物限值。

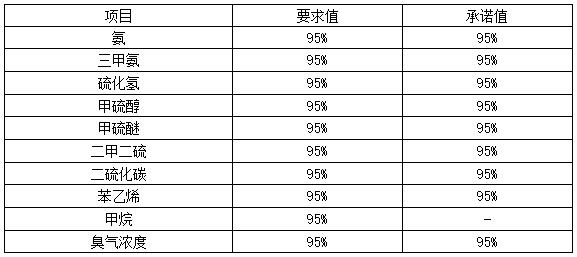

 处理装置前后指标要达到一定的去除效率,如下:



    噪声要求:设备噪声需要符合噪声标准,具体为白天<65dB,昼间<55dB


【处理工艺】

  臭气收集系统脱臭接触塔(加臭氧、碱)—尾气触媒分解塔—风机烟囱排放。

  1)   工艺原理说明

收集气体阶段:由于臭气主要来源于各个污水处理单元,所以采用加盖密封的方式,通过管道将臭气收集起来,然后利用引风机的负压将臭气导入脱氧接触塔中进行处理,最后进过尾气分解塔进一步处理,达标排放。整个收集系统处在微负压状态,确保臭气气体不外溢。


产生臭氧阶段:首先是由空压机将环境中的气体压缩进制氧机中,其中经过除油器、冷干机、粉尘过滤器后,进入吸附塔中进行氧气的吸附,产生氧气;然后将一定浓度的氧气通过储气罐输送至臭氧发生器中;最后经过放电室高压放电的过程,将氧气电离为自由态的氧原子,与未被电离的氧气结合,产生臭氧。


臭气处理工艺:臭气的处理是利用臭氧的强氧化性,将致臭有机物分解为无害的二氧化碳和水等。臭气处理的主要场所是在脱氧接触塔中,臭氧发生器产生的臭氧经过SUS316管道输送到脱臭接触塔,再经过射流器将臭氧融入水中。通过水泵循环喷淋,在雾化状态下和臭气气体接触氧化,使不溶于水的气体直接臭氧氧化分解。溶于水的致臭有机物在脱臭接触塔水中快速反应,彻底分解。同时投加碱至脱氧接触塔,保持微碱性,通过水泵循环喷淋,去除硫化物酸性气体;最后未反应完全的多余臭氧和有机物,经过尾气触媒分解塔的进一步分解、吸附。尾气触媒分解塔填装脱臭氧触媒过滤网和活性炭达,触媒可以进一步分解脱臭塔溢出的臭氧,活性碳则吸附多余致臭有机物。


2)   工艺流程图


臭气收集系统脱臭接触塔(加臭氧、碱)—尾气分解塔风机—烟囱

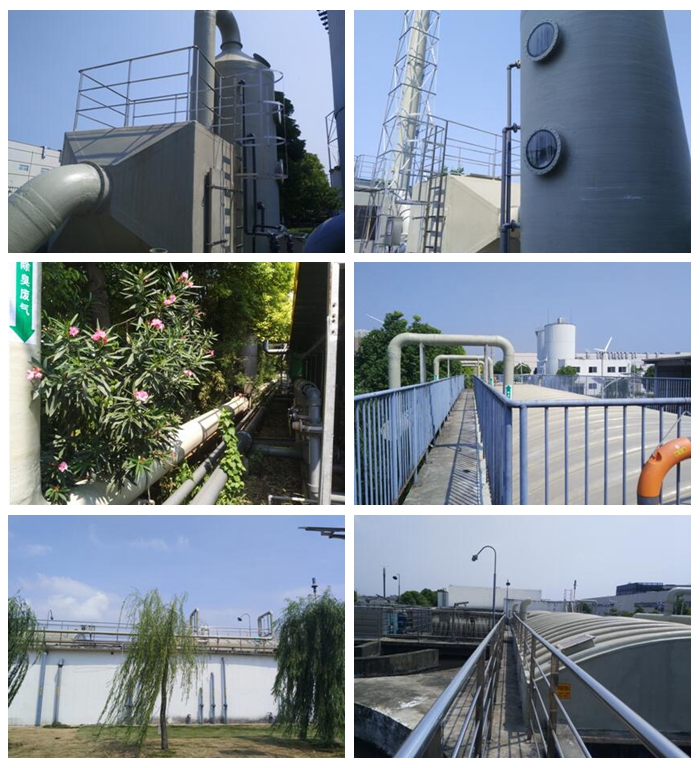

【工程图片】
