和晋高新装饰材料(昆山)有限公司车间废气处理系统工程
日期:2017/2/15 14:00:31 人气:1279
【项目名称】

和晋高新装饰材料(昆山)有限公司车间废气处理系统工程



【项目背景】

        本项目服务于和晋高新装饰材料(昆山)有限公司第一工厂,涂装车间内三条喷漆生产线(A/B/C)和两条转印生产线(转印1#/转印2#)五条,共6个机器人喷房,机器人喷房采用循环风,其它部位采用新风空调,经过循环后,废气总风量为:10.94万m³/h,废气污染物:苯、甲苯、二甲苯、乙酸乙酯等有机混合物。



        根据业主提供资料,本项目我公司拟采用世界上最新的技术“沸石浓缩转轮RC+旋转式蓄废气焚烧炉RTO”处理系统,转印废气通过管道收集后,采用沸石浓缩转轮吸附净化处理,净化后的废气达标排放,沸石转轮吸附饱和后采用高温气体脱附,脱附出来的高浓度废气和A/B/C-LINE气体再进入旋转式RTO高温氧化净化处理,热量回收利用,整套系统安全、可靠、处理效率高,做到真正的节能、环保、稳定运行。工艺简图如下:

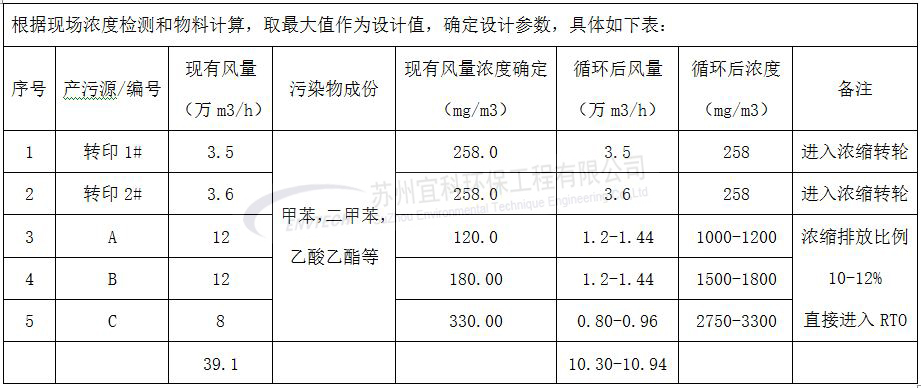

【设计指标】
根据业主提供资,废气处理设计参数如下:

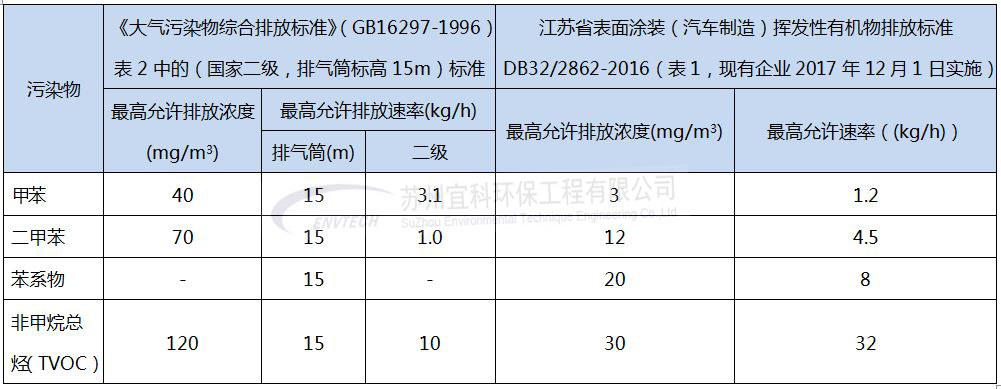

【排放标准】
根据企业所处位置和当地环保管理部门的要求,执行标准具体指标如下:




【处理工艺】
工艺流程简述及工艺原理:

1、沸石转轮吸附装置
        沸石转轮吸附:
待处理的常温大风量、低浓度的挥发性有机VOCs混合废气经引风机作用,先经过预处理过滤装置去除废气中的漆雾粉尘颗粒及杂质部分,防止直接吸附堵塞沸石的微细孔,从而影响吸附效果甚至失效,经过前三级过滤器和温湿度调节后“相对干净的有机废气”进入缓慢转动的沸石转轮吸附,经过一定的驻留时间,废气中的有机VOCs被沸石特有的吸附能力吸附后废气排空,沸石转轮设计吸附净化效率率≥90%。

        沸石转轮脱附:经过一段时间吸附后,沸石转轮达到饱和状态后缓慢转动进入脱附区,脱附区采用≈220℃的热空气通过沸石转轮,吸附在沸石上的有机VOCs被加热增加了活性,顺着气流被风机吸入、此时、脱附出来的废气属于经浓缩的浓度高、风量小的VOCs,通过风机送到旋转式废气焚烧炉RTO的进行高温焚烧,焚烧后的有机废气释放出大量热能,有机物利用自身氧化、裂解释放出的热量按设计维持自燃,RTO正常使用需要很少的天然气甚至不需要天然气加热,整套装置安全、可靠、无二次污染。

        沸石转轮冷却:被脱附加热的沸石转轮从脱附区缓慢转出进入冷却区,经废气风冷后进入下一个吸附循环周期,实现均匀吸附、稳定脱附、冷却循环使用。

        脱附废气高温氧化净化:脱附出来的高浓度有机废气通过风机作用,先经过蓄热室预热后再进入RTO高温氧化室(氧化室约温度800℃)使废气中的VOC成份氧化分解成为无害的CO2和H2O,反应方程式:



        氧化后的高温气体热量被另一侧陶瓷蓄热体“贮存”起来,用于下一循环的预热有机废气,从而节省燃料,降低使用成本。

2、旋转式废气焚烧炉RTO



        蓄热室:有机废气经引风机进入旋转翼及分配室,然后进入上图所示的红色5个扇形蓄热室(由转轮共有12个蓄热体分区构成,上图所示:红色5个扇形是用于废气进口预热,蓝色5个扇形用于废气出口蓄热,黄色1个扇形用于废气反吹,灰色5个扇形用于密封),陶瓷蓄热体(陶瓷蓄热体“贮存”了上一循环的热量,处于高温状态),此时,陶瓷蓄热体释放热量,温度降低,而有机废气吸收热量,温度升高,废气经过蓄热室换热后以较高的温度进入氧化室。

        氧化室:经过陶瓷蓄热换热后的有机废气以较高的温度进入氧化室反应,使有机物氧化分解成无害的CO2和H2O,如陶瓷换热后的废气温度未达到氧化温度,则由燃烧器直接加热补偿至氧化温度,由于废气已在进气蓄热室预热,进入氧化室只需稍微加热便可达到氧化温度(如果废气浓度足够高>2000mg/m3时,氧化时不需要天然气加热,靠有机物氧化分解放出的热量便可以维持自燃,氧化后的高温气体经过蓝色5个扇形陶瓷蓄热体排出。(此时陶瓷处于温度较低状态),高温气体释放大量热量给蓝色陶瓷蓄热体,气体降温,而陶瓷蓄热室吸收大量热量后升温贮存(用于下一个循环预热有机废气),烟气经风机作用气体由烟囱排入大气,排烟温度比废气进气高约40左右。

        旋转阀:旋转式RTO风向切换阀由底部减速机旋转工作,通过减速机连续运行,旋转阀不断的切换进气方向,进过不同区域的陶瓷蓄热体,更替交换。

        燃烧系统:燃烧机采用美国天时品牌,低压头比例调节燃气燃烧器,能实现连续比例调节,调节范围30:1,燃料为天然气,燃烧系统含助燃风机、高压点火变压器、比例调节阀、UV 火焰探测器等,比例调节阀能根据炉膛所需的温度变化来调节其开度;燃料和助燃空气同步变化,稳定燃烧。净化后的废气通过15m高排气筒达标排放。

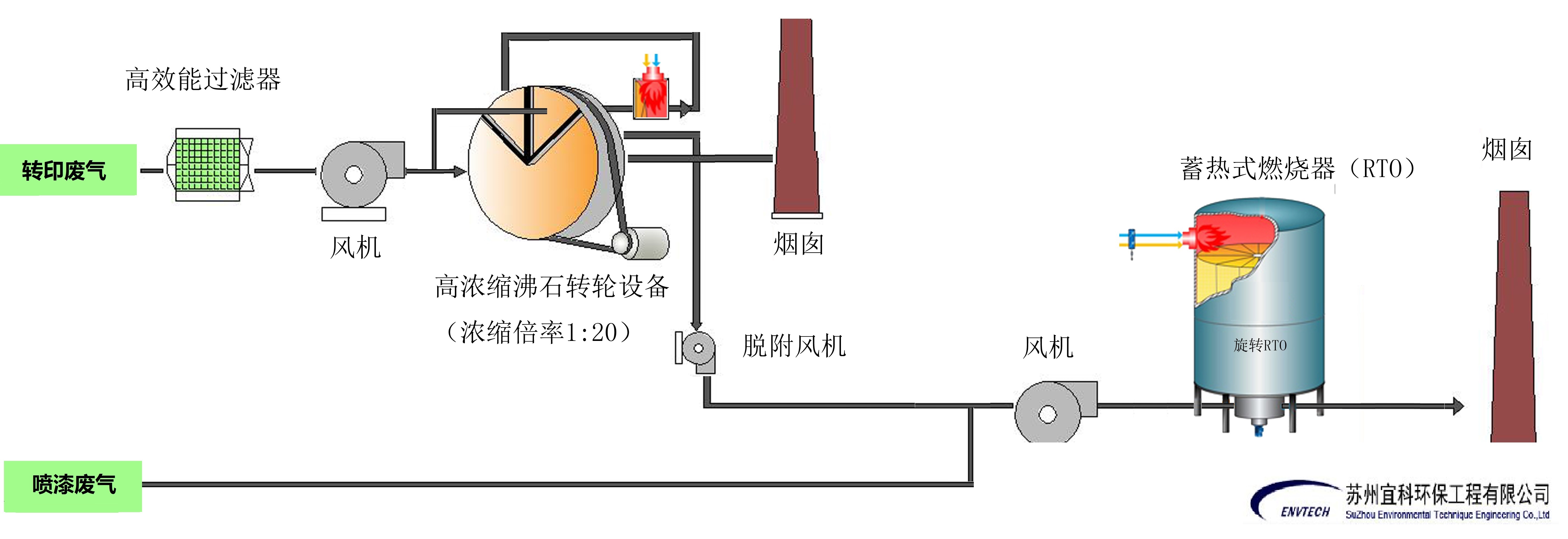

工艺流程图:
        废气处理流程方框图(A/B/C-line循环后直接到RTO处理,转印采用转轮浓缩后送RTO处理)

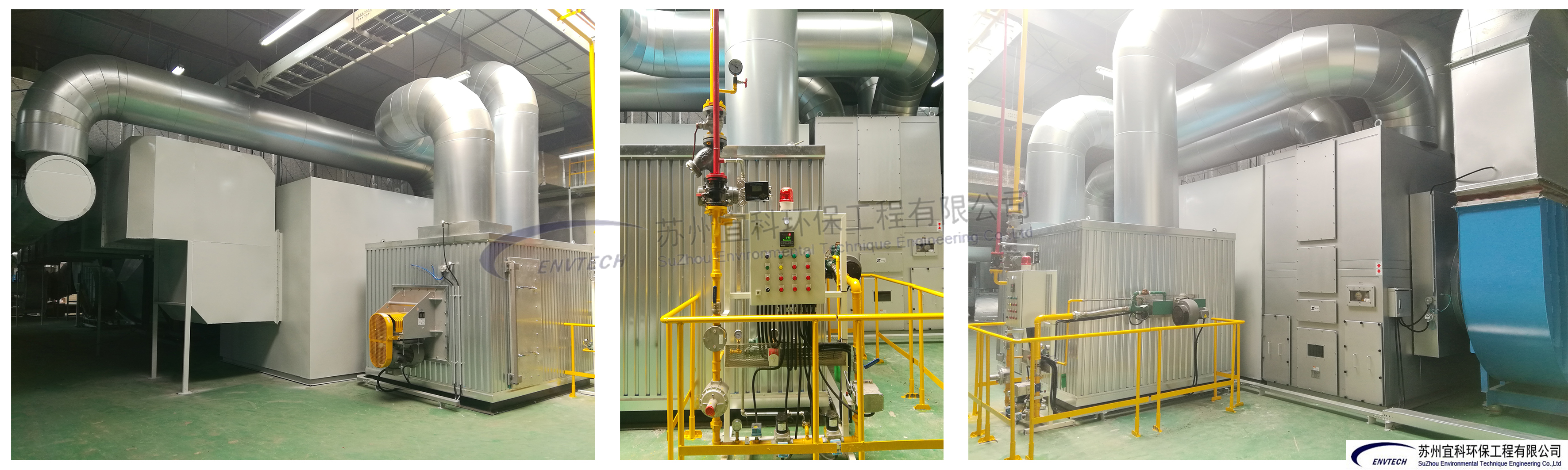

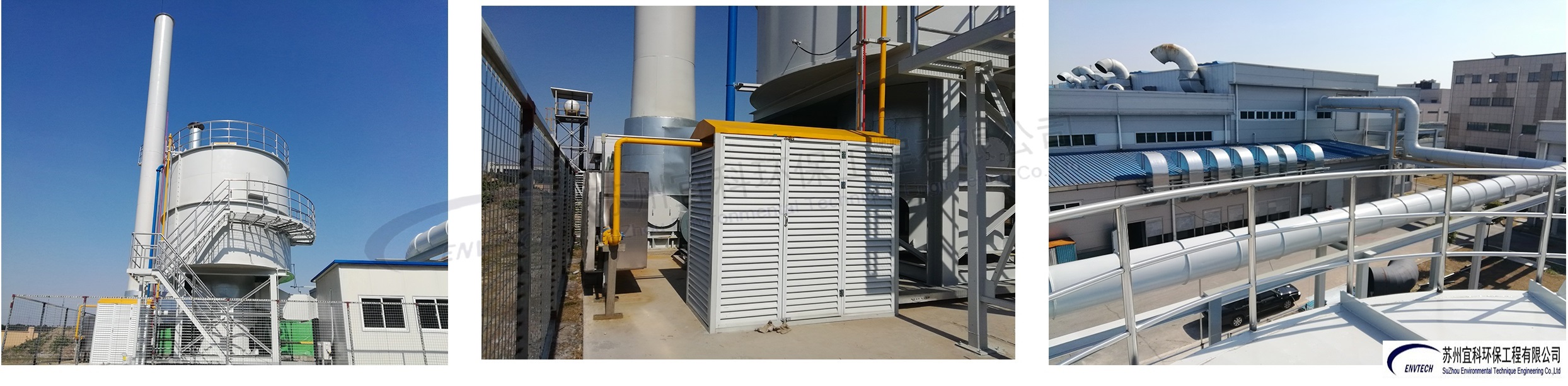

【工程图片】
