加通汽车内饰五版印刷线废气处理工程
日期:2018/8/20 10:19:29 人气:496


【项目名称】
五版印刷生产线废气处理工程


【项目背景】
加通汽车内饰有限公司车间新增五版印刷生产线,烘箱段有4套4米烘箱,1套15米烘箱,4套地吸排风和1套垂直排风风机,该配套风机排放尾气均需要处理后才能排放。该废气汇总风量为:8.92万m³/h,废气污染物成分主要:MEK、DMF、IPA、PGM、MIBK、ETAC等有机混合物,平均混合浓度850mg/m³。废气平均排放温度100℃,最高温度120℃。生产线收集支管经汇总后进入φ1600mm总管,经引风机作用下排放至室外的废气处理系统内,经处理达标后再经过24m烟囱排放。


【项目处理工艺流程】

【项目废气排放标准】
排放标准参照:



【项目工程图片】

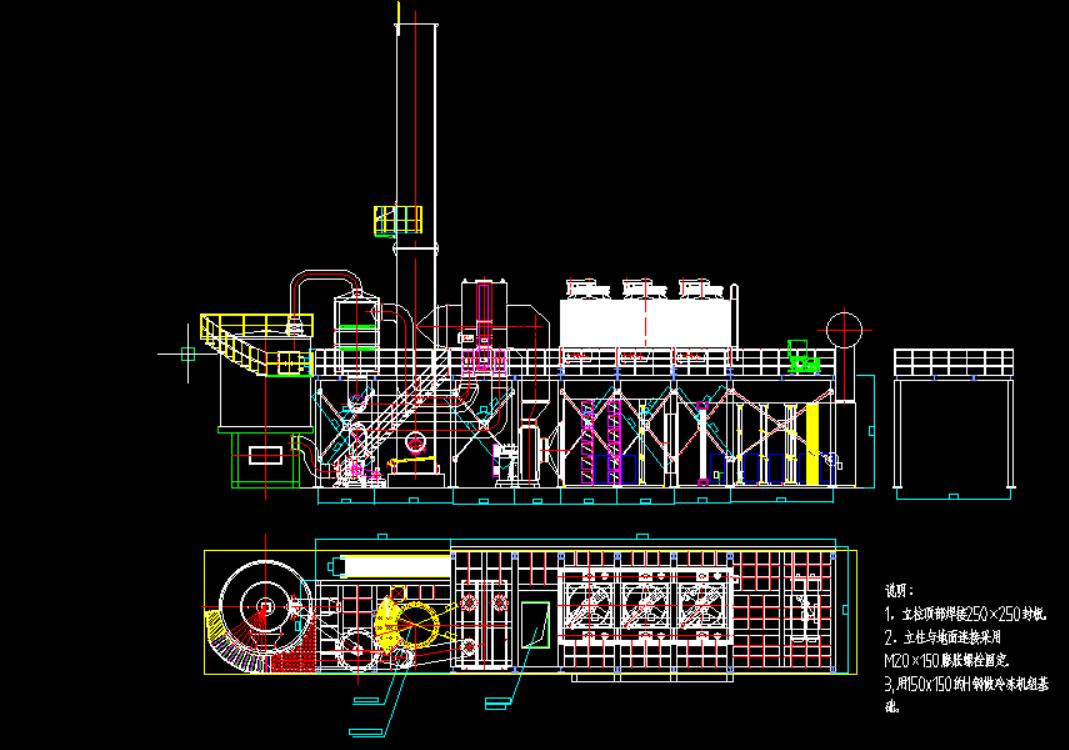

1.系统设计总图

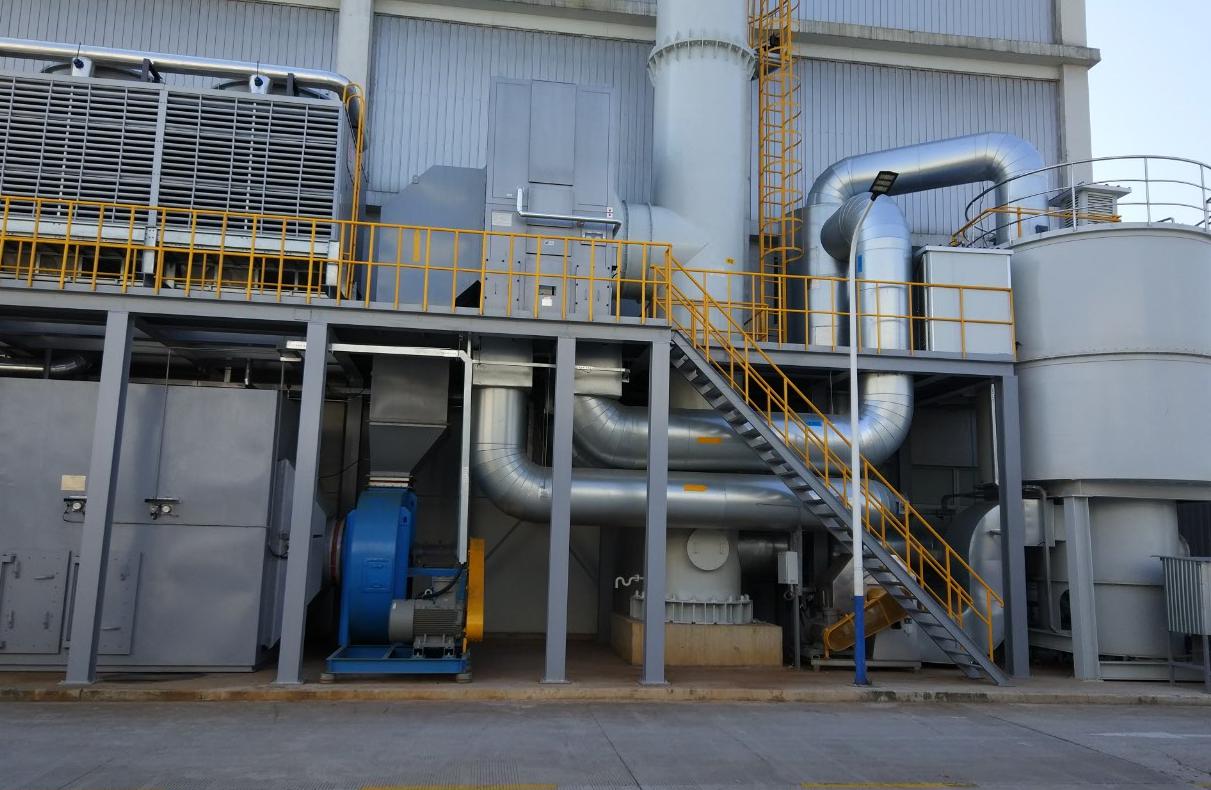

2.室外设备安装总图

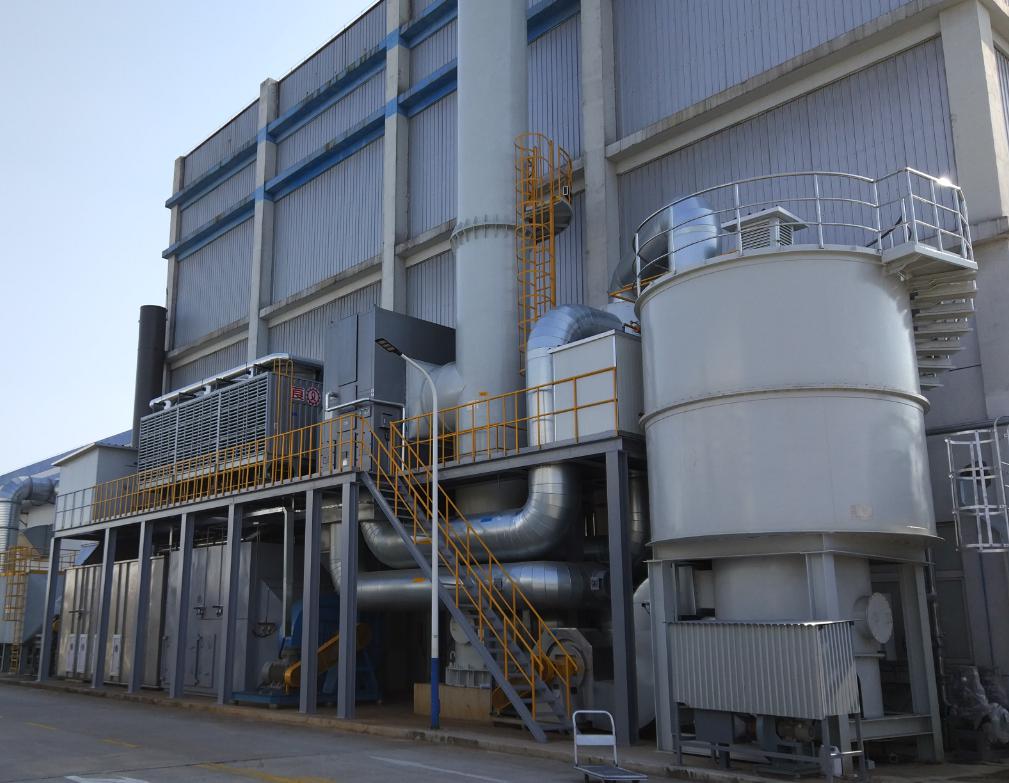

3.设备安装总图

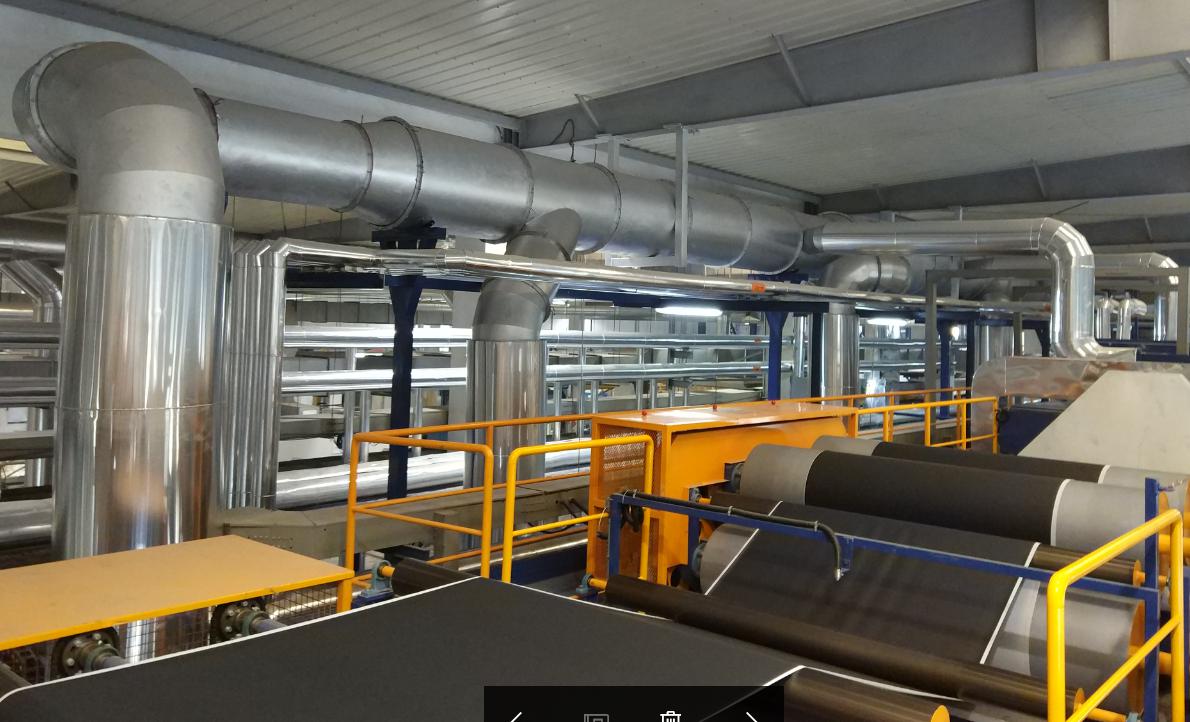

4.车间内收集支管


5.车间收集总管
