科德宝CP2车间废气处理工程概况介绍
日期:2020/4/23 9:39:18 人气:2053

【项目名称】

科德宝•宝翎无纺布(苏州)有限公司CP2车间废气处理系统改造


【项目概况】

科德宝•宝翎无纺布(苏州)有限公司现有一高温排气生产线,在楼顶排气口增加废气收集系统和废气处理系统,排气温度约100℃左右;业主目前为了降低进设备温度,增加了φ300mm和250*250mm两套补风阀,使废气进洗涤塔温度控制在<70℃;目前业主为了配合环保局的相关要求,将现有另外一条直排的生产线排气加入废气处理系统一起处理;并根据业主的要求,针对现有废气处理系统加以改造,以保证废气达标排放。


【排放标准】

产污环节

污染因子

最高允许排放浓度(mg/m3)

排气筒

(m)

最高允许排放速率 (kg/h)

周界外最高浓度(mg/m3)

标准来源

生产线

非甲烷总烃

120

15

3.0

1.0

《大气污染物综合排放标准》(GB16297-1996)


【设计废气成分及风量】

废气主要成分:非甲烷总烃;设计风量32500 m³/h。



【处理工艺】

收集系统+冷凝系统+碱液洗涤塔+活性炭吸附箱+风机+烟囱排放。

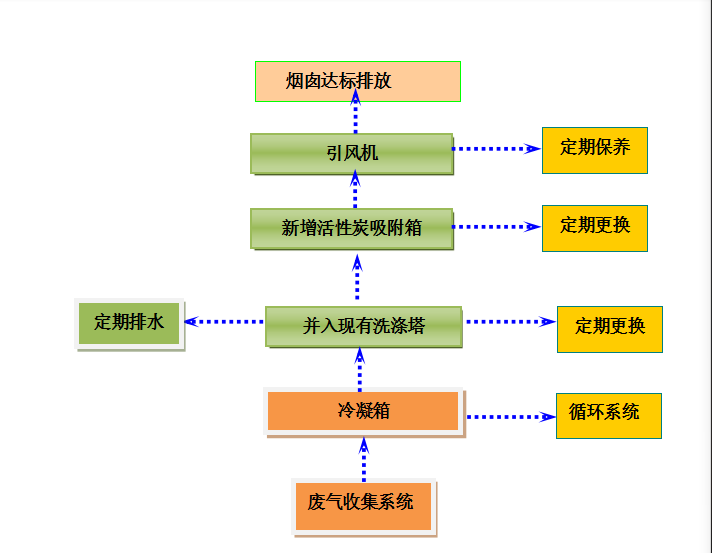

【工艺流程】



【设备原理介绍】

车间废气由收集风管收集后在通风机的作用下,进入碱液洗涤塔,通过塔壁螺旋上升,液体从顶部分配螺旋喷头到各填料上形成薄膜层,同时被气流喷洒成液滴。进行多级洗涤,废气部分在气流运动中被液滴捕集,在塔壁上又被液环再次粘附,将部分废气去除。然后通过塔顶的除雾层进行水汽分离,经洗涤塔处理后的废气再进入后段的除雾装置。


除雾装置是一种除尘脱水以一体的高效的气液分离装置。当带有雾沫的气体以一定速度通过脱水填料层时,由于雾沫上升的惯性作用,雾沫与预处理层相碰撞而被附着在脱水填料层表面上。脱水填料层表面上雾沫的扩散、雾沫的重力沉降,使雾沫形成较大的液滴沿着预处理层流至两根丝的交接点。脱水填料层的可润湿性、液体的表面张力及预处理层的毛细管作用,使得液滴越来越大,直到聚集的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时,液滴就从预处理层上分离下落。气体通过预处理装置后,基本上不含雾沫。分离气体中的雾沫,以改善操作条件,优化工艺指标,减少设备腐蚀,延长设备使用寿命,增加处理量及回收有价值的物料,保护环境,减少大气污染等。经除雾之后的干净气体再进入后段的活性炭吸附箱。


吸附法主要是利用活性炭进行吸附,由于活性炭具有很大的表面积,并对有机物质具有很强的吸附能力,且活性炭的价格较低,整个吸附系统运行操作简单。所以活性碳吸附是比较常用的处理有机废气的方法,由箱体和装填在箱体内的吸附单元组成。活性炭吸附处理有机废气是利用活性炭微孔能吸收有机性物质的特性,把有机性废气中的有机溶剂吸附到活性炭中并浓缩,经吸附净化后的气体达标直接排空。其实质是一个物理的吸附浓缩的过程。活性炭吸附满以后,定期更换。一般来讲每吸附1kg有机物需要3-4kg的活性炭。


【操作维护】

① 人操作员要明知工艺流程和工作原理,要熟知设备部件名称和部件的功能,要严格按操作程序操作。

② 现场操作人员必须经过培训并考试合格,取得上岗证人员。

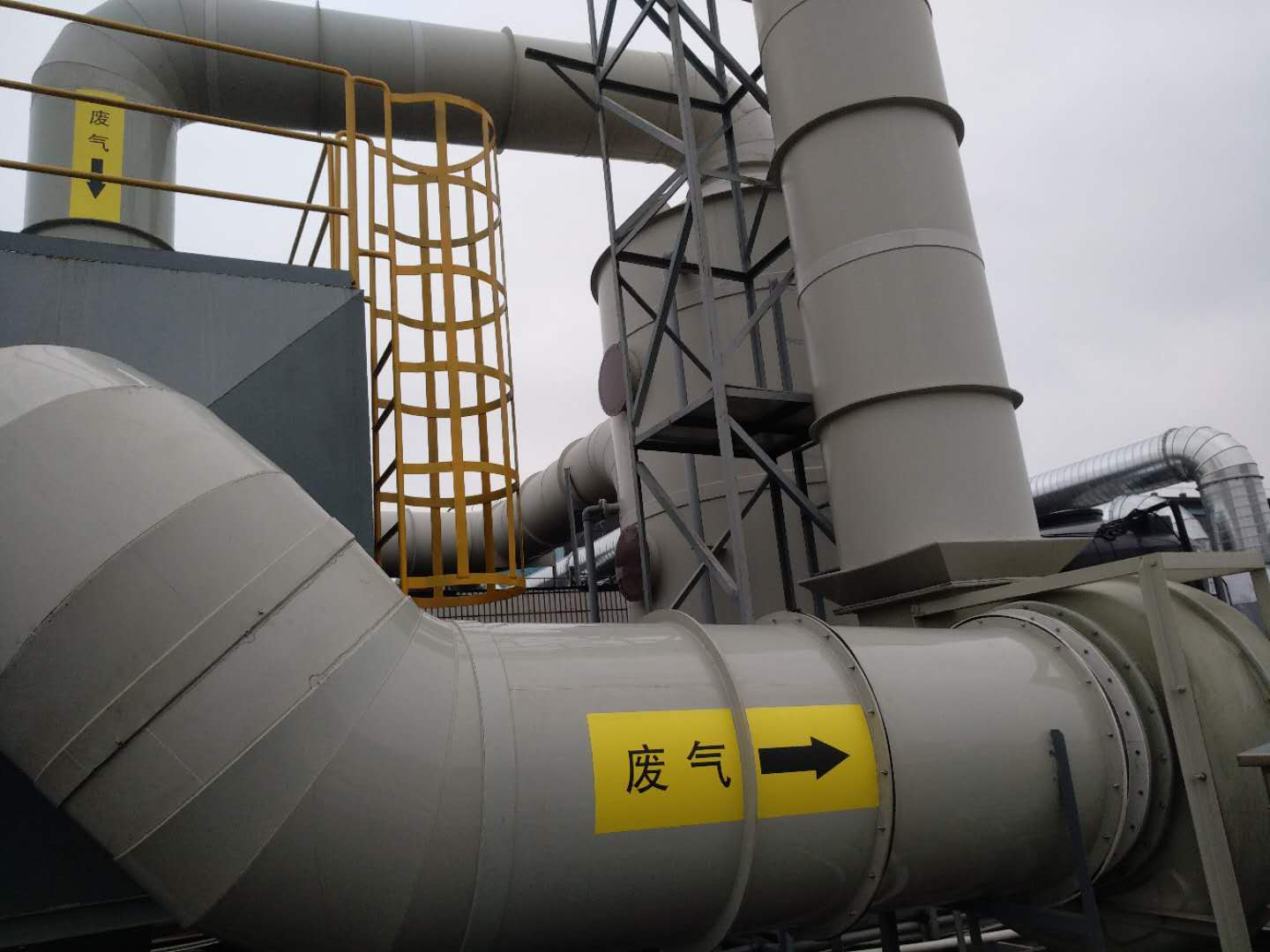

【工程照片】
