一、传统格栅

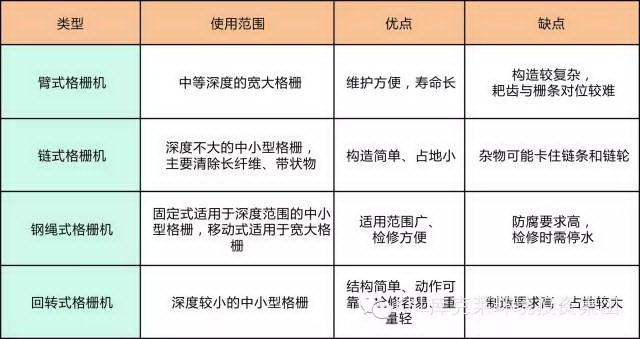

传统格栅类别及适合范围
选用主要技术指标
选用设备时需要控制的主要技术指标有有效深度（沟深）、有效宽度（栅宽）、栅条间隙、安装角度、进水水质、水温等。
格栅的选择主要包括如下几点：
进水水质、过栅流量、格栅位置。
格栅井深度、宽度、过栅流速。
根据进水水质、水深可以确定格栅的材质、种类。根据流量及过栅流速、安装角度可以计算出格栅的宽度。根据格栅使用位置确定栅条间隙。
臂式格栅除污机
臂式格栅除污机，可在固定的轨道上移动清捞污物，主要适用于大、中型雨、污水泵站及城市防汛防洪泵站，可适合于池深在10m左右。格栅用扁钢加工制作，栅条净间隙一般为50-100㎜，总宽度可在5-30m范围内根据进水流量选择。

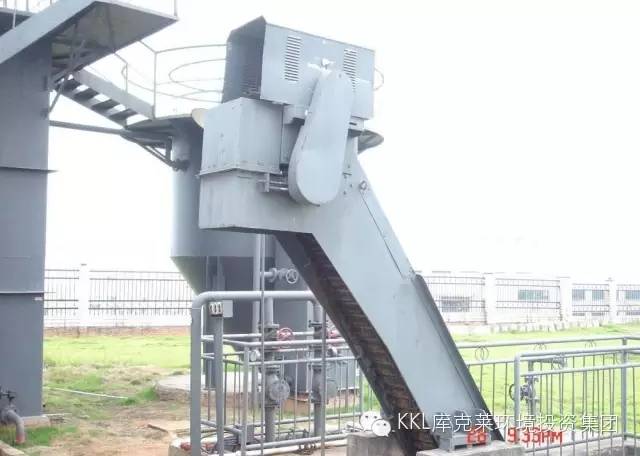

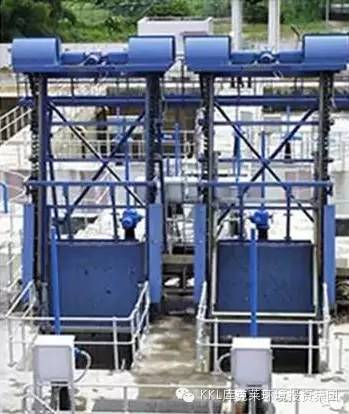

高链式格栅机
由传动装置、框架、除污耙、撇渣机构、同步链条、栅条等组成。机内两侧各有一圈链条作同步运转，当链条由除污机上部的驱动装置带动后，耙架受链条铰结点和导轨的约束作平面运动，当耙板运动到除渣口部位时，除渣装置在重力作用下，把耙板上的污物铲刮到除渣口。该机适用于污水或雨水等水深不超过2米的泵站，以及污水处理厂，以去除污水中粗大漂浮物，对后续工序起保护作用和减轻负荷作用。该除污机为链传动固定式结构，所有传动件全部在水上，防腐性好，便于维护保养。

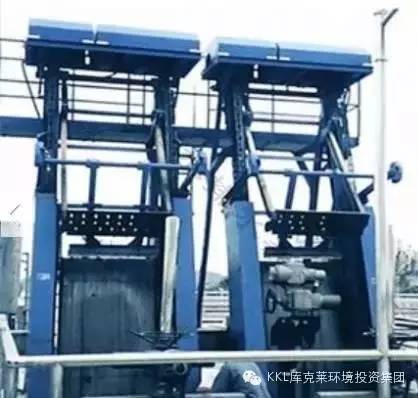

绳式格栅机
此类格栅适用于雨水及污水处理站或污水处理厂内，用于去除水中粗大悬浮物或漂浮物，最适合于较深的除污井。

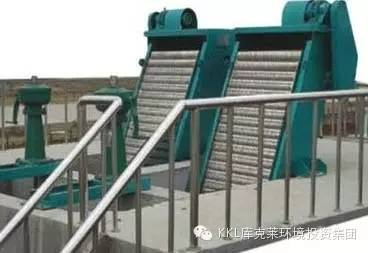

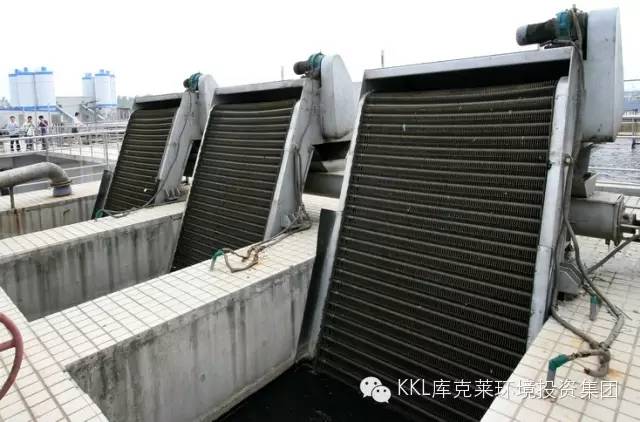

回转式格栅机
此类格栅是目前污水处理行业试用最普遍的一种格栅。其性能特点是，回转式机械格栅是集拦污栅和清污机于一体的连续清污装置。以拦污栅为基础，通过绕栅回转链条将清污齿耙驱动，实现拦污及清清目的。组成部份：拦污栅体，回转齿耙，驱动传动机机构，过载保护机构和不锈钢牵引链条等。
其他格栅
阶梯式细格栅

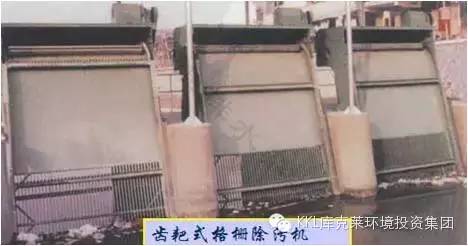

齿耙式格栅除污机
XG型旋转式格栅除污机

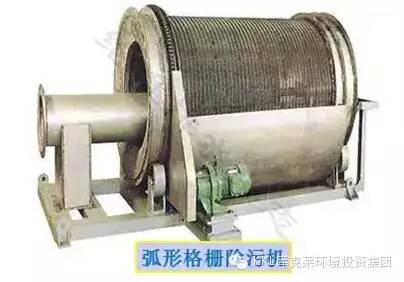

弧形格栅除污机

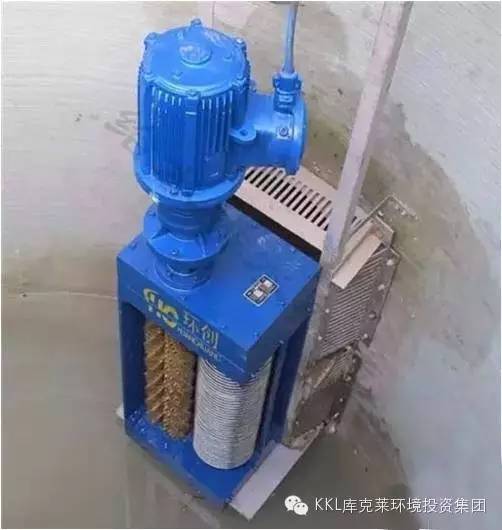

 二、新型格栅——粉碎格栅 粉碎格栅介绍及适用范围 粉碎格栅是一种高扭矩低转速的水下双轴撕碎机，可以粉碎污水中的各种固体垃圾（如织物/布料，塑料袋/瓶，树枝木块，玻璃瓶，铝罐等），将其粉碎成6mm-12mm的微小颗粒，在容纳高速水流通过的同时粉碎各种固体废物到颗粒状，使水流无害顺利通过泵和管道等。
适用于污水处理厂、自来水厂、雨水泵站等进水渠道（井），拦截水中的漂浮物，保证水泵后续工作正常运行，是先进的拦污设备。
粉碎格栅应用

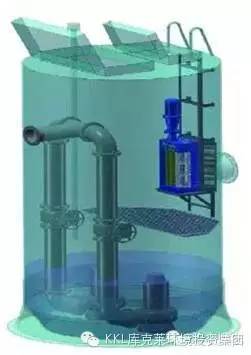

1、一体化预制泵站
安装在泵站内壁上，粉碎固体垃圾以保护潜水泵站高效、可靠地运行，无人值守，自动运行，远程监控。
2、污水处理厂将污水中的布料、棉织物、塑料袋等拦截，粉碎并传送至进水渠道外部的专用垃圾收集装置后，定期运输。
3、传统土建或地埋式污水泵站替换现有的齿耙式格栅相比传统机械格栅，粉碎性格栅不仅能够拦截，还有粉碎功能，解决了垃圾拦截大佬不完全和减少了垃圾再次搬运带来的人工费用等问题，占地面积小，检修方便，维护费用低。
4、雨水排水渠道（下穿隧道）排涝泵站
粉碎暴雨时突然大量增多的垃圾，减容到水泵可以抽走的尺寸，保护水泵正常运转，避免道路积水。
5、商业和住宅小区管网工程防止堵塞
6、河道、湿地综合整治污水提升工程保护水泵，防止堵塞
 粉碎格栅优点 它能够自动启动，自动停止，自动反转，自动运行，自动报警，还可以配备环创科技最新开发的水下垃圾声呐探测系统这一高级武器，进行“敌情侦查”，自动监测远方水中的垃圾含量，自动分析和判断，自动选择最佳的破碎模式，使得排水管网具备了自净自疏通能力，再无堵塞之忧。
粉碎型格栅，安装在泵站的进水口，可以将各类垃圾破碎成小颗粒，顺利通过潜污泵的泵送，既保护了潜污泵，避免了潜污泵的损坏，又提高了泵送的效率，还节省了人员配置，不需要人员打捞，降低了运行成本。

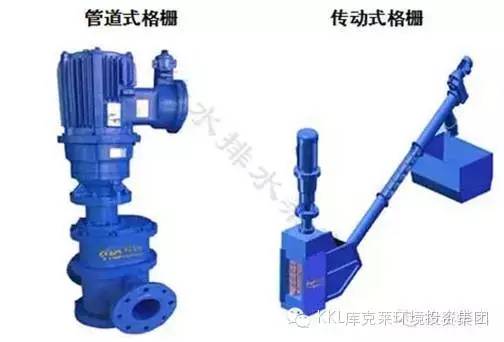

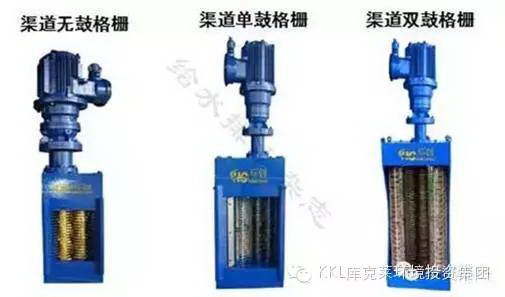

粉碎格栅分类
|
